CEATEC 2019 Co-Creation PARKレポート
ペラペラの有機半導体、シリコンにはないやわらかさ
Co-Creation PARKレポート #5
2019年11月5日 07:01
千葉・幕張メッセで10月15日から開催された「CEATEC 2019」。イベントの華である大規模ブースのレポートは既に多数掲載しているが、CEATECには海外出展者やスタートアップ、大学・研究機関を中心とした小規模ブースの出展エリア「Co-Creation PARK」もあり、これらの中にも注目できる展示が多い。本レポートでは、これらのブースから、筆者が注目したブースを紹介する。
10月15日から18日まで幕張メッセで行われていた「CEATEC 2019」において、有機半導体集積回路の商用化を目指すベンチャー企業、パイクリスタル株式会社が出展していた。

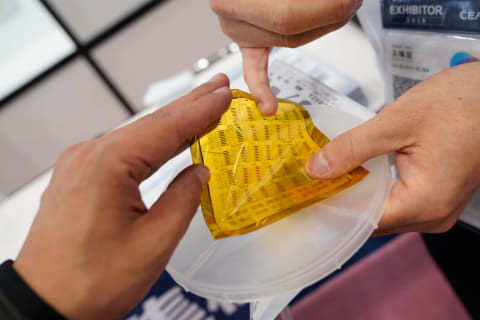

シリコン半導体は幅広く活用されているが、製造設備投資が莫大、小品種大量生産が前提になる。また硬く曲げることができず、実装にも制限がある。これに対して、パイクリスタルの有機半導体技術は、やわらかく曲げることができ、塗布・印刷プロセスで作成するため、多品種少数生産に対応する。
フィルム状であるため、複雑な曲面に貼り付けるような用途、たとえば人体のセンシング、プラスチック製品の曲面、カードのように薄いデバイスへの利用が可能だ。2019年現在の回路規模は1000-2000トランジスタで、将来的には20000-30000トランジスタを目指す。
有機半導体単結晶を利用したフレキシブルひずみセンサーも開発している。測定レンジ5％程度の歪みもOK、ゲージ係数20といった性能。金属やシリコン半導体よりも歪みに強い点が特徴になる。またセンサー付きRFIDタグも開発中とのことだ。
