RDMAでパケットを高速転送する「SDP」、これをiSCSIで実現する「iSER」

InfiniBand上にTCP/IPを通してRDMAを利用する仕組みとは？

　RDMAを策定したのは、実はRDMA Consortiumという業界標準団体だ。その設立メンバーは、Adaptec、Broadcom、HP、IBM、Intel、Microsoft、Network Applianceの7社で、2002年5月31日に設立された。

　もちろんこれらのベンダーは、当然InfiniBandにRDMAを利用することを目論んだわけだが、RDMAは言ってみれば縁の下の仕組みであって、InfiniBandのソフトウェアスタックから直接には見えない。これについては『InfiniBandの現在』の第3回でも少し触れたが、元々InfiniBandはさまざまなプロトコルをまとめて扱えるようになっていた

　そのときにも掲載した以下の図の例では、クライアント側の接続のためのイーサーネット、ストレージサブシステム接続のためのファイバチャネルまたはSCSI、サーバー同士の接続（ここに何を使うかは構成によって異なるが、例えばHPC向けではMPIなど）の3つを全てInfiniBandで代替するかたちとなっている。

出典はIDF 2001 FallにおけるCA（Computer Assosiates International）のMelvin Estrada氏による"Manageability of Infiniband"というセッション資料

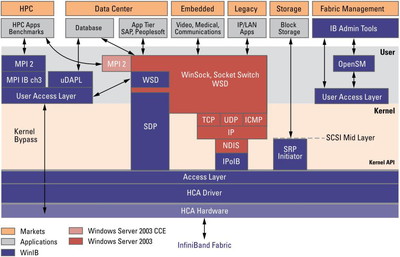

　これは、TCP/IPを止めてInfiniBandのプロトコルでネットワークを再実装する、というものではない。そうではなく、TCP/IPをInfiniBand上に通すというもので、SCSIやMPIに関しても同じだ。以下の図はやや新しく2006年ものだが、Mellanoxの提供する「WinIB」というソフトウェアスタックの内部構造となる。

赤はWindows Server 2003で提供されるコンポーネント、青がWinIBの提供するコンポーネント。TCP/IPを使うアプリケーションは、WinSockや、WSD→TCP/IP→NDISの先に、IPOIB（IP over InfiniBnad）のドライバーを介してInfiniBandで接続されるかたちになるのが分かる。出典はMellanoxの"InfiniBand Software Stack Windows Edition"

　HPCアプリケーションに関しては、OS／ドライバーのレイヤをパスするカーネルバイパスのかたちで直接HCA（Host Channel Adapter）にアクセスしているのが分かるかと思う。これは、前回の図で言えば赤い実線のパスだ。

RDMAを利用してパケットを高速転送できる「SDP」のメカニズム

　さて、RDMAのメカニズムだが、上の図を一見すると、左端のMPI2を利用した場合にのみ実装されているように見えるが、技術的にはほかのプロトコルでも当然利用可能である。というより、RDMA Consortiumはそれを当初から想定していた。

　まず、2002年10月30日に発表された"RDMA over TCP wire protocol specifications"が、最終的に「SDP（Socket Direct Protocol）」となり、InfiniBandのSpecificationの中ではAnnex A4で定義されている。これは、IPv4/IPv6のパケットを、RDMAを利用して高速に転送できるようにするものだ。

　もっとも、何でもかんでもRDMAで送る、というわけではない。主に、SOCK_STREAM（順序性と信頼性を保ち、双方向のByte Streamを転送する。Out-of-Bandの転送メカニズムも提供される）がRDMAの対象であり、それ以外の通信に関しては、RDMAを使わないかたちでの実装が想定されている。

　この目的で、まずULP（Upper Layer Protocol）バッファーを定義する。次に、SPDメッセージ（つまりTCP/IPベースの通信データ）がULPバッファーに格納される。その実装は、以下のように定義されている。

• SOCK_STREAMに関しては、RDMAを利用したゼロコピーでの転送を行う
• そのほかについては、プライベートバッファーを用意し、これを利用して転送を行う

　RDMAの場合、細かな処理は全てHCA側で行う必要があるが、TCP/IPはさまざまな動作モードが定義されており、これを全部インプリメントするのは難しい（というか、コストが高く付く）。このため、パフォーマンスにあまり影響しない部分は引き続きホスト（つまりCPU）側で対応し、パフォーマンスに影響する部分だけRDMAを利用する、という仕組みを採ることとなった。

実際には、SDPにもゼロコピーモードとプライベートバッファーモードがあるので、厳密にはこの図は正しくない。出典はIDF Fall 2012におけるVoltaire CTOのYaron Haviv氏による"Infiniband Architecture and Socket Direct Protocol（SDP）"の講演資料

　ちなみに、SDPを使うメリットは、単一マシン間でのレイテンシーを減らすだけではない。マルチティアのバックエンドサーバーにおいて、さまざまなTCP/IPベースのアプライアンスを順につなげてシステムを構成する、といった場合には、トータルで猛烈な処理のTCP/IPのパケットハンドリングが発生する。これがSDPと、次に説明するSRP、それにこの当時は有望視されていたDAFSを組み合わせることで、はるかにオーバーヘッドの小さい環境が構築できるとしていた。

DASFは、IETFによりSpecification 1.0が2001年にリリースされたのだが、IntelやMicrosoftが脱落した結果、InfiniBandストレージそのものが途中で頓挫してしまい、結局これを実装するストレージシステムが存在しなくなったことで消えてしまった。出典は上と同じ

　次がストレージまわりで、まずはSCSIである。こちらも同じようにRDMAを利用することで、当然レイテンシーの削減が可能になる。これは特に大規模なストレージを利用する場合には効果的だ。従来は、こうした目的でファイバチャネルが利用されていたが、その場合はSCSIプロトコルそのものをアプリケーション層で実装し、結果として出てきたSCSIのパケットをファイバチャネル経由で送るという形になっていた。

　だがInfiniBandでは、これを「SRP（SCSI RDMA Protocol）」を利用するかたちにしている。SRPの仕様そのものは、InfiniBandではなく「ANSI INCITS 365-2002」として2002年に策定（のち2007年に改定）されている。それもあってInfiniBandのSpecificationの中では、Annex A5（Booting Annex）の中でSRP経由でのシステムブートを行う際の手順について記されているだけだ。

　ただ、SRPの中身は？　というと、SCSIをRDMAプロトコルに対応させたものであり、最初の図にもあるように、一部はカーネルAPIとしてで提供され、その下でRDMAが動くかたちとなる。

SCSIプロトコルをIPに乗せたiSCSIをRDMAに対応させた「iSER」

　これを追いかけるように登場したのが「iSER（iSCSI Extentions for RDMA）」だ。「iSCSI（Internet Small Computer Systems Interface）」はRFC3720～3723として提案された技術で、簡単に言えば、SCSIプロトコルをIPの上に乗せたものだ。これにより、イーサーネットで接続されたNASやSANに、SCSIプロトコルを利用してアクセス可能になったわけだ。

　この背景にあるのは、ファイバチャネルは確かに高性能ながらも、高価で導入の敷居が高かった点だ。その一方でイーサーネットがどんどん高速化され、しかもファイバチャネルに比べて価格がずっと安いため、イーサーネットというかIPプロトコルの上に、SCSIを実装しようということで生まれたわけだ。

　iSCSIは確かに大幅なコスト削減になるが、TCP/IPスタックの上に乗るかたちになるので、当然オーバーヘッドは少なくない。そこで、iSCSIをRDMAに対応させようと考えられたのがiSERとなるわけだ。当然、何でもかんでもRDMAを使うわけではなく、実際のデータ転送にはRDMAを利用し、それ以外は従来のiSCSIのまま、というかたちになる。

iSCSIにおけるデータ転送をRDMAのゼロコピーで実現しよう、というのが「iSER」。これはRDMAに対応したRNIC（RDMA NIC）でのみ可能となる。出典はRDMA Consortiumの"iSER/DA Overview Presentation"

　ちなみに、上の図に出てくる「RDMAP（Remote Direct Memory Access Protocol）」はRFC5040、「DDP（Direct Data Placement over Reliable Transports）」はRFC5041、「MPA（Marker PDU Aligned Framing for TCP Specification）」はRFC5044として、それぞれ定義されてい、この3つの階層をまとめた総称が、「iWARP（Internet Wide Area RDMA Protocol）」という名前で知られている。

　ちなみに、もはやInfiniBandとほとんど関係ない部分で言えば、このiWARPの上にNFSを載せた「NFS over RDMA」や、イーサーネットコントローラーにRDMAの機能を搭載した「RoCE（RDMA over Converged Ethernet）」など、RDMAそのものは、この後広く利用されるようになっていく。

　RDMAはそもそも、InfiniBandと合わせて開発された技術だが、こちらの記事にもある通り、RoCE対応のイーサーネットカードが市場に登場したのは2010年代に入ってからであり、2000年代でRDMAを使うとなると、InfiniBandが唯一の解であった。
